Блок - схемы алгоритмов

При обучении программированию используется графическое описание алгоритма решения задачи в виде блок - схемы. Такое представление алгоритма достаточно удобно и наглядно показывает последовательность выполнения операторов прогаммы. Приведем основные обозначения, применяемые в блок - схемах.

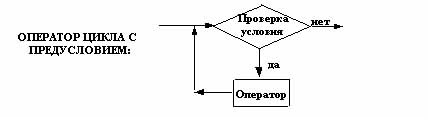

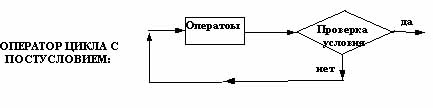

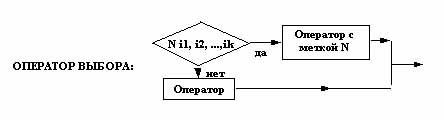

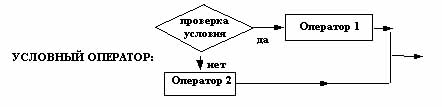

Используя данные обозначения можно составить блок - схемы основных операторов программирования на алгоритмическом языке Паскаль.

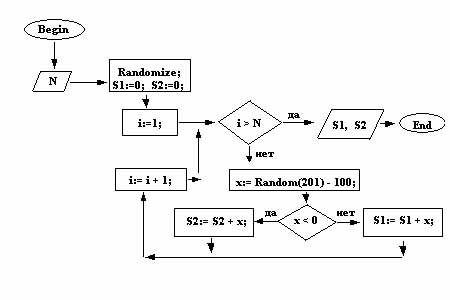

В соответствии с используемыми в программе операторами различают следующие типы алгоритмов: линейный, ветвящийся, циклический, комбинированный. Приведем пример блок - схемы комбинированного алгоритма для расчнета суммы положительных S1 и отрицательных S2 чисел из N случайных чисел от -100 до 100.

Соответствующие алгоритму операторы имеют вид:

Begin
  Randomize;
  Writeln('Введите количество случайных чисел');
  Readln(N);
  S1:=0;
  S2:=0;
  For i:=1 to N do
    begin
	x:=Random(201)-100;
      if x < 0 Then S2:=S2+x  else  S1:=S1+x;
    end;
  Writeln('S1= ',  S1,  '  S2= ', S2);
  Readln
End.
